闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成：

　　一、 前端图像采集部分

　　由专业摄像机(枪机、半球、全球可调节功能摄像机)，根据情况可实施红外、黑白、彩色等功能，安放到一定的角度，负责对动态图像的实时采集

　　二、图像和控制信号传输部分

　　监狱闭路电视监控系统视频信号采用屏蔽视频电缆，根据摄像机安装位置建议选择采用RG59/128编(或SYV-75-5/128编)等同轴电缆，以保证监控信息的准确传输。控制线设计采用RVVP2*28/0.15圆形双绞屏蔽电缆。

　　三、图像控制存储部分

　　系统设计有一个主控中心和多个分控中心，主控中心设在主控监控中心，分控中心设在不同的分控监控中心;在监控中心设计控制矩阵主机，采用监视器作为电视墙，通过数码硬盘录像机进行实时监视，硬盘录像系统支持录像与回放全双工工作。

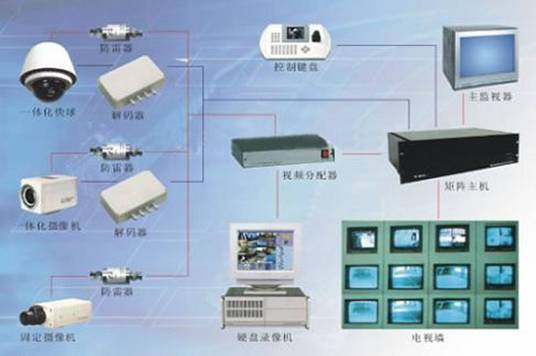

　　四、 系统结构托普图如下：
